표준형 고압 열풍기
|
순환식(박스형) 열풍기
|
순환식(노출형) 열풍기
|
고압 터보 열풍기
|
|
15~75kW
|
12~65kW
|
50~300kW
|
(1,580mmAq)
|
15kW~
|
HOTWIN 강제 순환식 고온용 전기열풍기(박스형)
|
- 200도 이하의 온도에서 사용 (200도 이상은 송풍기 노출형 적용)
- 건조물에 수분이 25% 이하 일 때(기수분리기 및 필터 적용)
- 표준형 건조기에 비해 전력 소요 1/3~1/5 절감 됨
- 건조실의 온도, 크기, 건조물의 종류 및 건조량에 따라 열풍기 용량이 달라질 수 있습니다.
|
|
|
특징
|
|
디지털 온도표시 : 온도 조절 범위 0~399℃(옵션 변경 가능)
|
|
토출온도 : 인버터 타입은 200℃ 이상 가능
|
|
히터 off후 송풍기 가동 시간 설정 : 0~5분 타이머(내부 잠열 제거) |
|
24시간 타이머 : 일주일, 요일별 설정 가능 타이머 |
|
송풍기만 작동 기능 |
|
풍량 조절용 인버터는(inverter) 옵션
|
|
SCR UNIT(전력조정기)는 옵션
|
|
|
|
용도
|
|
제품건조 |
|
건조실 공기 가열 |
|
페인트 도장물 건조 |
|
직물 및 원사 공장 건조 |
|
각종 식품 및 농수산물 건조 |
|
가구공장 및 목재공장 |
|
시설 재배 하우스(비닐하우스) |
|
구리 철선등 세정 후 건조
|
|
설탕 건조 |
|
화학 실험실의 건조 및 살균
|
|
쵸콜릿 원료의 연화
|
|
겨울철 난방용
|
|
기름 및 가스 건조기 대체 |
|
⊙ 제품 성능 향상을 위하여 크기 및 디자인이 예고 없이 변경될 수 있습니다.
|
|
|
|
|
R20B - 90도 엘보우
|
R20B - 컨틀롤박스 분리형
|
R30B - 컨틀롤박스 분리형
|
|
|
|
R40B
|
R50B
|
R65B
|
2018년 10월 1일 치수 변경
모 델
|
히타용량
(kw) |
순환토출온도
(max. ℃)
|
전 원 |
토출구
(Ø) |
송 풍 기
|
안 전 장 치 |

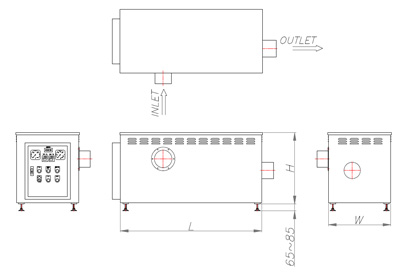

크기(mm)
(L*W*H) |
풍량(㎥/min) |
정압(mmAq) |
모터(kW) |
ES-R07B |
7
|
130
|
220V*3p
380V*3p
415V*3p
440V*3p
|
101.6(90A)
|
6
|
43
|
0.06
|
자동온도조절
MCCB
(ELCB)
마그네트
과열방지 장치
딜레이 타이머
과부하 차단기
(타이머) |
683*403*490
|
ES-R09B |
9
|
150
|
101.6(90A)
|
9
|
45
|
0.15
|
782*402*530
|
ES-R12B |
12
|
150
|
125
|
17
|
75
|
0.4
|
952*422*530
|
ES-R15B |
15
|
180
|
150
|
17
|
75
|
0.4
|
1045*473*615
|
ES-R15H |
15
|
150
|
150
|
20
|
170
|
0.4
|
1135*500*615
|
ES-R20B |
21.6
|
150
|
150
|
23
|
190
|
0.6
|
1253*553*631
|
ES-R25B |
25.2
|
150
|
150
|
27
|
205
|
0.7
|
1253*553*631
|
ES-R30B |
28.8
|
180
|
150
|
32
|
210
|
1.0
|
1503*622*796
|
ES-R40B |
42
|
180
|
175
|
38
|
260
|
1.5
|
1603*673*796
|
ES-R50B |
50.4
|
180
|
200
|
52
|
325
|
3.0
|
1703*723*860
|
ES-R60B |
58.8
|
180
|
200
|
52
|
325
|
3.0
|
1803*773*900
|
ES-R75B |
75
|
200
|
200
|
60
|
380
|
3.75
|
|
|
|
|
|
|
상기 용량 외 모델 주문 제작 가능합니다.
|
|
|
토출구 및 제품의 크기는 주문 사양에 의해 변경 될 수 있습니다.
|
|
|
위 표에서 토출온도는 주위온도 20℃ 일때의 최고 온도이며, 인버터 부착시 토출온도는 더 올라갑니다.
|
|
|
토출온도는 주위환경 및 건조실 조건에 따라 변할 수 있습니다.
|
|
|
75kW 이상은 박스형이 아닌 송풍기 노출형으로 제작 됩니다.
|
|
|
|
|
|
[건조물의 습기가 많을때]
|
[건조물의 습기가 상대적으로 적을때]
|
- 열풍기 토출구보다 건조실 배기구는 같거나 작아아야 하며, 배기구가 토출구보다 클때에는 담파를 부착하여 배기량을 조절하십시요
- 필터를 적용하여야 할때는 순환 닥트의 구경, 압력 손실, 풍량, 사용 온도, 교환주기등을 감안하여 적용하십시요.
- 순환 닥트는 고온의 열풍이 통과되므로 매우 뜨겁습니다. 반드시 보온, 단열 닥트를 사용하여 설치하십시요.
|
|
|
|
|
|
|
|
|
|
|
